Ônibus Furacão
Expedição Copa do Mundo 2026

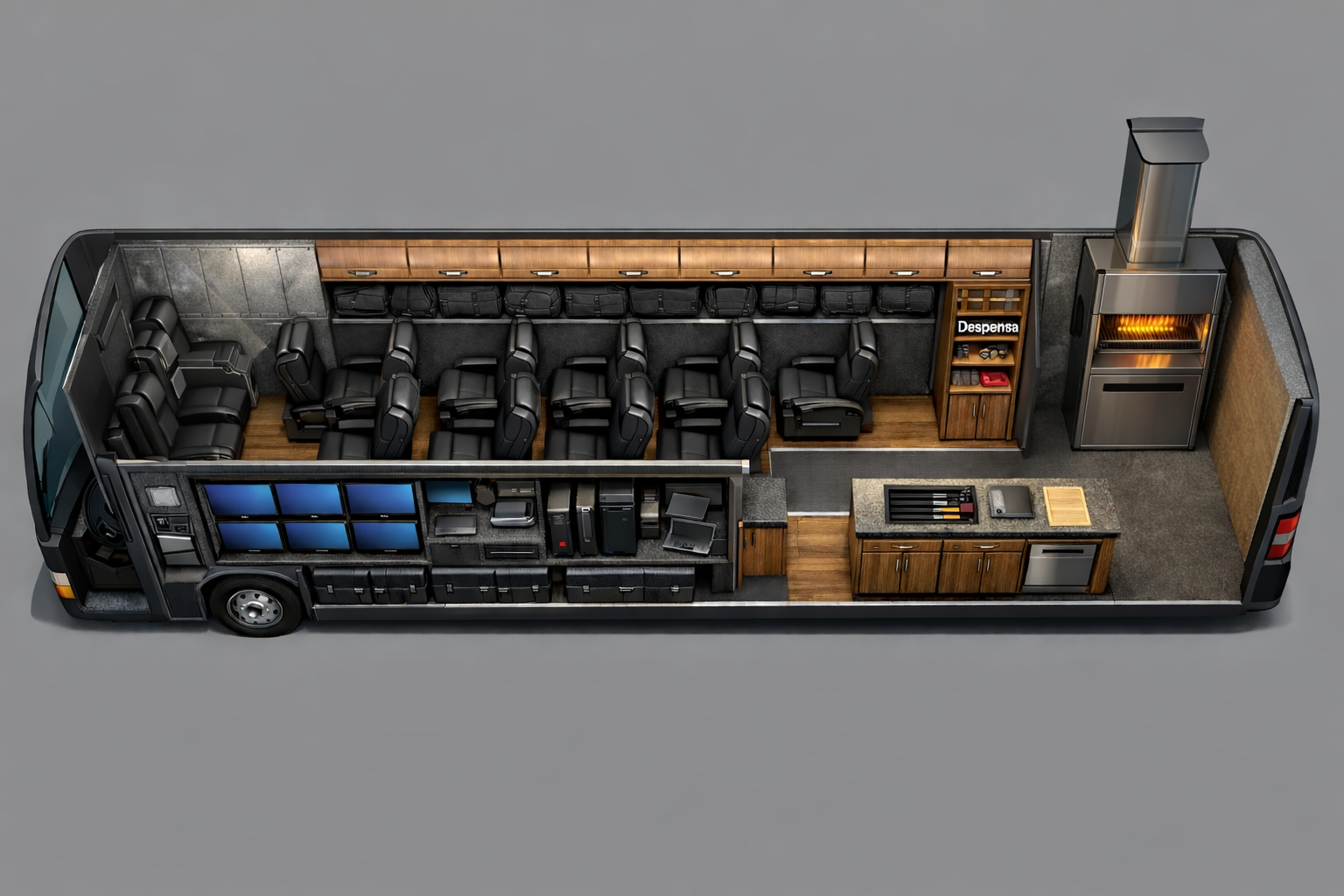

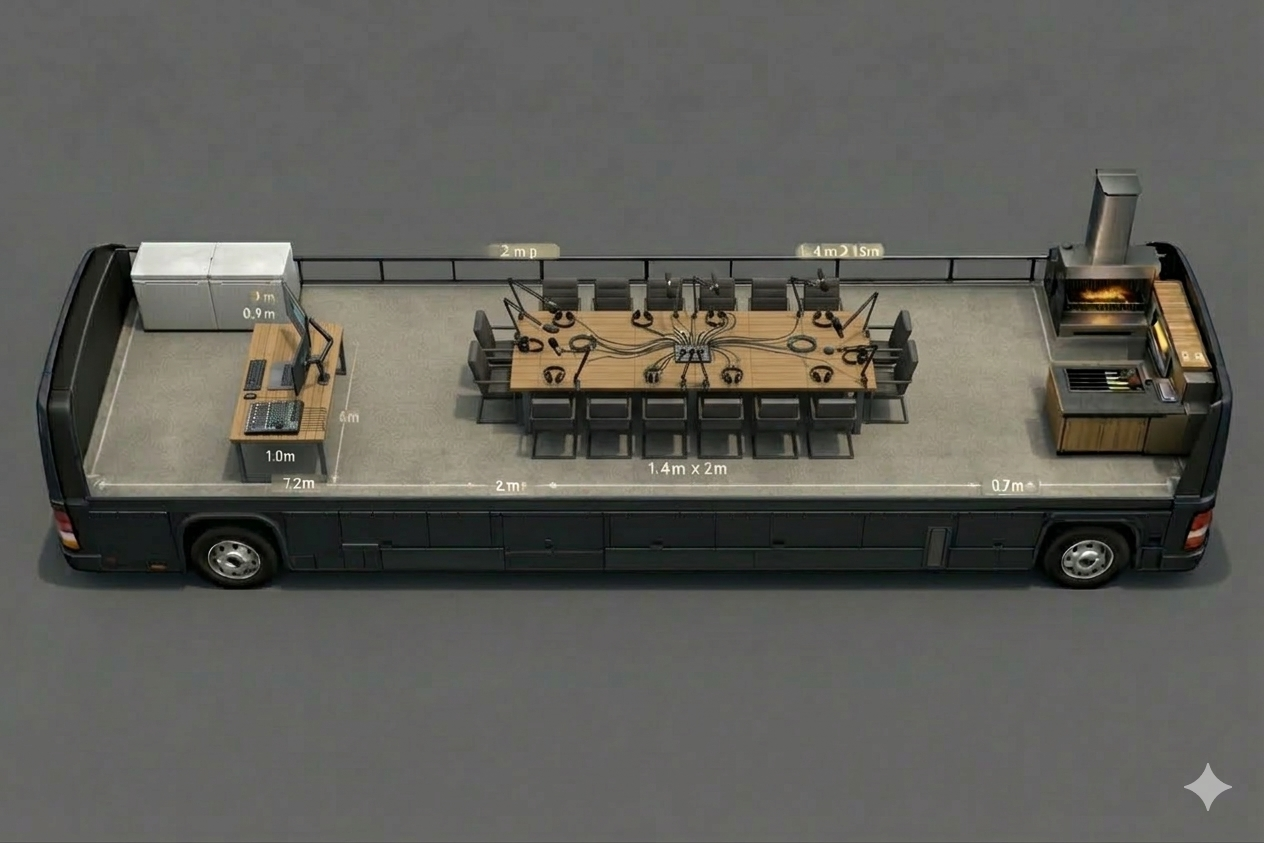

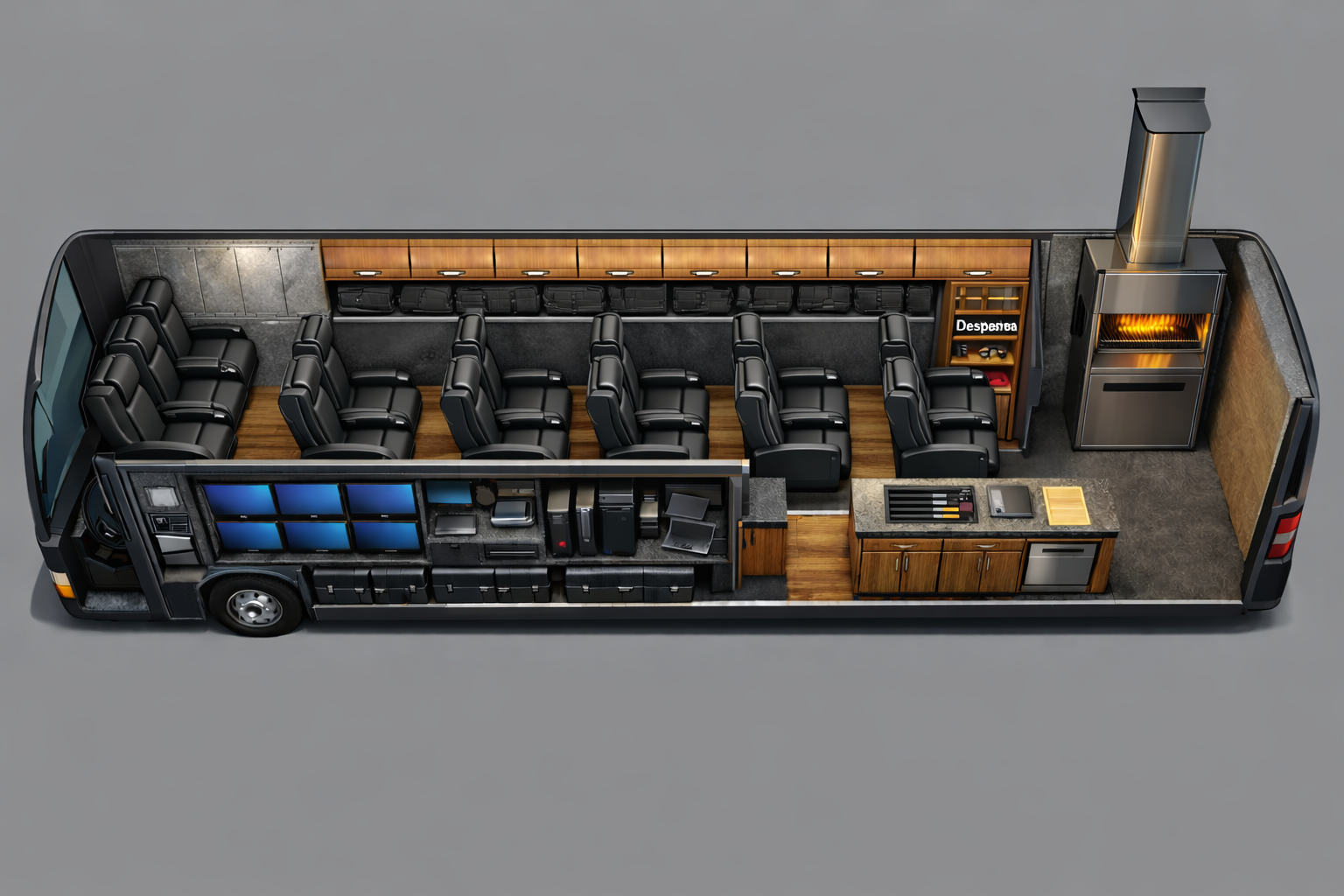

Imagens geradas por IA
Ilustrativas — proporções podem variar. Para medidas precisas, consulte os diagramas SVG abaixo.Clique em qualquer imagem para ampliar em tela cheia com zoom e rotação.
Sobre o Projeto
Projeto conceitual do ônibus Furacão "Expedição Copa do Mundo 2026" — Ônibus Principal.
O ônibus é dividido em área interna (X = 0–240 cm | Y = 0–900 cm) e área externa / teto (X = 0–220 cm | Y = 0–900 cm). Em ambas, Y = 0 é a traseira (churrasqueira) e Y = 900 é a frente (cabine). Cada área é descrita em camadas de altura para facilitar o planejamento.
🚌 Área Interna — 3 camadas de altura
- •Churrasqueira (grelha + base) — 100×60 cm
- •Banco de descanso + bancada com gavetas
- •Despensa inferior (0–90 cm)
- •Freezer de porta frontal (60×60 cm)
- •Baú de eletrônicos (base) — 50×220 cm
- •Corredor principal (60 cm de largura)
- •10 poltronas esq. + 4 poltronas dir.
- •Malas sob assentos
- •Churrasqueira (isolamento térmico)
- •Chaminé (20×60 cm)
- •Armário suspenso de temperos
- •Despensa intermediária (90–150 cm)
- •Geladeira (corpo) — 60×60 cm
- •Baú de eletrônicos — TVs 100"
- •Encostos das poltronas (esq. e dir.)
- •Chaminé + bocal de engate
- •Armário suspenso superior
- •Despensa de descartáveis (150–190 cm)
- •Geladeira (topo)
- •Tampa do baú (bancada)
- •Bins de bagagem de mão (esq. e dir.)
Zonas por comprimento (Y)
🌤️ Área Externa / Teto — 2 estados
- •Extensão da churrasqueira (ref. traseira, 80×60 cm)
- •Baú 3 guarda-sóis reserva (200×100 cm)
- •Canaletas dos guarda-sóis fixos (esq. e dir.)
- •Baú da mesa central (180×100 cm)
- •Baú 2 — 20 cadeiras retráteis (200×180 cm)
- •Baú 1 — 20 cadeiras dobráveis (200×180 cm)
- •Baú da mesa frontal (140×40 cm)
- •Baú do freezer horizontal (80×80 cm)
- •Extensão da churrasqueira + bocal de engate
- •Mesa de apoio do churrasqueiro (150×60 cm)
- •2× ancoragem de guarda-sóis (traseiro + dianteiro)
- •Mesa central + 6 cadeiras (140×300 cm)
- •Mesa frontal buffet — 1,5 m × 1,0 m
- •Corredor de passagem (220×50 cm)
- •Freezer horizontal (80×80 cm)
- •Trilho de TVs video wall (lateral direita)
Zonas por comprimento (Y)
Área Externa — Teto
Coordenadas: X = 0–220 cm | Y = 0–900 cm | Y=0 = Traseira (churrasqueira)
🔍 Dê zoom para ver os detalhes — clique no diagrama para ampliarExterno — Camada Baú (Embutido)
Baús de cadeiras, mesa, freezer e canaletas dos guarda-sóis
Externo — Camada Superfície (Evento Montado)
Freezer, mesas, guarda-sóis, churrasqueira e trilho de TVs
Área Interna
Coordenadas: X = 0–240 cm | Y = 0–900 cm | Y=0 = Traseira (churrasqueira)
🔍 Dê zoom para ver os detalhes — clique no diagrama para ampliarInterno — Camada Chão (0–90 cm)
Poltronas, malas, bancada, freezer, churrasqueira e corredor
Interno — Camada Média (90–150 cm)
Encostos, baú de eletrônicos, armário suspenso e geladeira
Interno — Camada Alta (150–190 cm)
Bins de bagagem, topo do baú, armário superior e chaminé
Resumo das Plantas
Resumo — Interno (Planta do Ônibus)
Sistema de coordenadas:
- X = largura:
0–240 cm| X = 0 = lado da churrasqueira | X = 240 = parede oposta - Y = comprimento:
0–900 cm| Y = 0 = TRASEIRA (churrasqueira) | Y = 900 = FRENTE (cabine) - SVG de referência:
visualizacao/plots/interno_camada_*.svg
Camada Chão — 0 a 90 cm
Bases das poltronas, malas, bancada, freezer, banco de descanso, grelha da churrasqueira, despensa inferior e corredor gourmet.
| Elemento | X | Y | W | H |
|---|---|---|---|---|
| Churrasqueira (grelha + base) | 0 | 0 | 100 | 60 |
| Banco Descanso (cozinha) | 100 | 0 | 80 | 35 |
| Bancada Churrasco (c/ gavetas) | 180 | 0 | 60 | 120 |
| Despensa (prateleiras 0–90 cm) | 0 | 60 | 100 | 120 |
| Corredor Gourmet | 100 | 35 | 80 | 145 |
| Freezer (porta frontal) | 180 | 120 | 60 | 60 |
| Baú Eletrônicos (base) | 0 | 180 | 50 | 220 |
| Corredor Principal | 60 | 250 | 60 | 650 |
| Poltronas Esq. (10x) — 2 por fileira | 120 | 300 | 120 | 600 |
| Poltronas Dir. (4x) — 1 por fileira | 0 | 420 | 60 | 480 |
| Malas sob assentos (esq.) | 120 | 865 | 120 | 35 |
| Malas sob assentos (dir.) | 0 | 865 | 60 | 35 |
Camada Média — 90 a 150 cm
Encostos das poltronas, corpo do baú de eletrônicos, armário suspenso (inferior), geladeira (corpo), despensa intermediária, chaminé.
| Elemento | X | Y | W | H |
|---|---|---|---|---|
| Churrasqueira (isolamento térmico) | 0 | 0 | 100 | 60 |
| Chaminé | 0 | 0 | 20 | 60 |
| Banco Descanso | 100 | 0 | 80 | 35 |
| Vão Respiro (sob armário) | 180 | 0 | 60 | 120 |
| Armário Suspenso (temperos) | 180 | 0 | 60 | 120 |
| Despensa (prateleiras 90–150 cm) | 0 | 60 | 100 | 120 |
| Corredor Gourmet | 100 | 35 | 80 | 145 |
| Geladeira (corpo) | 180 | 120 | 60 | 60 |
| Baú Eletrônicos (TVs de 100") | 0 | 180 | 50 | 220 |
| Corredor Principal | 60 | 250 | 60 | 650 |
| Encostos Esq. (10x) | 120 | 300 | 120 | 600 |
| Encostos Dir. (4x) | 0 | 420 | 60 | 480 |
Camada Alta — 150 a 190 cm
Bins de bagagem de mão (tipo avião), topo do baú de eletrônicos, armário suspenso (superior), topo da geladeira, despensa de descartáveis, bocal da chaminé.
| Elemento | X | Y | W | H |
|---|---|---|---|---|
| Chaminé + Bocal Engate | 0 | 0 | 40 | 60 |
| Banco Descanso | 100 | 0 | 80 | 35 |
| Armário Suspenso (superior) | 180 | 0 | 60 | 120 |
| Despensa (descartáveis 150–190 cm) | 0 | 60 | 100 | 120 |
| Corredor Gourmet | 100 | 35 | 80 | 145 |
| Geladeira (topo) | 180 | 120 | 60 | 60 |
| Tampa Baú (bancada) | 0 | 180 | 50 | 220 |
| Corredor Principal | 60 | 250 | 60 | 650 |
| Bin Bagagem Esquerda | 180 | 250 | 60 | 650 |
| Bin Bagagem Direita | 0 | 250 | 60 | 650 |
Zonas por faixa de Y
| Y (cm) | Zona |
|---|---|
| 0 – 180 | Área Gourmet / Traseira (churrasqueira, bancada, despensa, freezer) |
| 180 – 400 | Área de Tecnologia (baú de eletrônicos) |
| 250 – 900 | Área de Passageiros (poltronas, corredor, bins, malas) |
Resumo — Externo / Teto (Planta do Ônibus)
Sistema de coordenadas:
- X = largura:
0–220 cm| X = 0 = lado da churrasqueira | X = 220 = parede oposta - Y = comprimento:
0–900 cm| Y = 0 = TRASEIRA (churrasqueira) | Y = 900 = FRENTE - SVG de referência:
visualizacao/plots/externo_camada_*.svg
Camada Baú — Embutido abaixo do piso
Freezer horizontal, baús de cadeiras, baú da mesa frontal, baú da mesa central, baú dos guarda-sóis reserva e canaletas dos guarda-sóis fixos.
| Elemento | X | Y | W | H |
|---|---|---|---|---|
| Extensão Churrasqueira (ref. traseira) | 0 | 0 | 80 | 60 |
| Baú 3 Guarda-Sóis Reserva | 10 | 60 | 200 | 100 |
| Canaleta Guarda-Sóis Fixos (esq.) | 0 | 200 | 20 | 400 |
| Canaleta Guarda-Sóis Fixos (dir.) | 200 | 200 | 20 | 400 |
| Baú Mesa Central | 20 | 160 | 180 | 100 |
| Baú 2 — 20 Cadeiras Retráteis | 10 | 260 | 200 | 180 |
| Baú 1 — 20 Cadeiras Dobráveis | 10 | 440 | 200 | 180 |
| Corredor Passagem | 0 | 750 | 220 | 50 |
| Baú Mesa Frontal | 40 | 755 | 140 | 40 |
| Baú Freezer Horiz. | 0 | 800 | 80 | 80 |
Camada Superfície — Evento Montado
Teto operacional completo durante o evento: freezer, corredor, mesa frontal, mesa central, guarda-sóis, extensão da churrasqueira e mesa do churrasqueiro.
| Elemento | X | Y | W | H |
|---|---|---|---|---|
| Extensão Churrasqueira (bocal engate) | 0 | 0 | 80 | 60 |
| Mesa Apoio Churrasqueiro (1,5×0,6 m) | 10 | 60 | 150 | 60 |
| Piso / Circulação (traseiro) | 0 | 120 | 220 | 180 |
| ⚓ Ancoragem GuardaSol (X=0) | 0 | 185 | 20 | 20 |
| ⚓ Ancoragem GuardaSol (X=200) | 200 | 185 | 20 | 20 |
| Mesa Central + 6 Cadeiras | 40 | 240 | 140 | 300 |
| Piso / Circulação (baús fechados) | 0 | 500 | 220 | 120 |
| ⚓ Ancoragem GuardaSol (X=0) | 0 | 585 | 20 | 20 |
| ⚓ Ancoragem GuardaSol (X=200) | 200 | 585 | 20 | 20 |
| Mesa Frontal 1,5×1,0 m (buffet) | 0 | 620 | 150 | 100 |
| Corredor Passagem (50 cm) | 0 | 750 | 220 | 50 |
| Freezer Horizontal | 0 | 800 | 80 | 80 |
| Trilho TVs (lateral dir.) Video Wall | 220 | 150 | 20 | 750 |
Zonas por faixa de Y
| Y (cm) | Zona |
|---|---|
| 0 – 120 | Traseira — churrasqueira + mesa apoio churrasqueiro |
| 120 – 240 | Circulação traseira + ancoragems guarda-sóis traseiros |
| 240 – 540 | Mesa central + 6 cadeiras (3 m de comprimento) |
| 500 – 620 | Circulação central (baús de cadeiras fechados) |
| 585 | Ancoragems guarda-sóis dianteiros |
| 620 – 720 | Mesa frontal buffet (1,5 m × 1,0 m) |
| 750 – 800 | Corredor de passagem (50 cm) |
| 800 – 880 | Freezer horizontal |
Dicas e Lembretes de Segurança Críticos
Isolamento Térmico Categoria Industrial
A churrasqueira interna divide o ônibus com eletrônicos de altíssimo valor e baterias. Use lã de rocha basáltica e chapas de aço inox duplas na parede da churrasqueira para evitar que o calor derreta cabos ou danifique os monitores que estão no baú próximo.
Vibração Torcional nas TVs
O chassi de um ônibus "torce" ao passar por buracos. O baú das TVs não pode ser parafusado rigidamente ao chão e à parede simultaneamente. Ele precisa de suportes do tipo silent block (coxins de borracha) no assoalho para absorver a torção do veículo, além da espuma interna.
Sistema de Trancas Push-Lock
Todas as portas de armários, gavetas de facas e a geladeira precisam de trancas mecânicas. Imãs não suportam curvas a 80 km/h.
Aerodinâmica e Ruído no Teto
A cerca de 1,5 m de altura no teto pode gerar um assobio muito alto e muito arrasto. Considere usar grades perfuradas ou um defletor de vento (spoiler) na frente do ônibus para jogar o ar por cima da estrutura.
Fixação do Teto
Os baús embutidos no teto que formam o piso precisam de fechos do tipo borboleta (usados em cases de som) para que não batam ou abram com a trepidação do vento em estradas.
